撰写科学技术论文时通常需要我们创建图表以使数据更直观，在之前的文章中我们分享过一些制图表的方法，今天，Academicphd将与大家讨论统计图的用法。与表格相比，图形统计更易于理解和比较。本文我们主要分析统计图的制作方法。统计图有很多常见类型，比如条形图，百分比条形图，直方图，折线图和散点图等。在撰写科学论文时大家要根据数据类型和表达目的选择合适的统计图。
绘制统计图时，对其标题、轴标、数轴、图例、误差和正文引述有一定的要求，以下就对这些部分进行阐述，并举例四种常用的统计图（条形图，频率直方图，XY散点图和XY线图），希望对大家有所帮助。

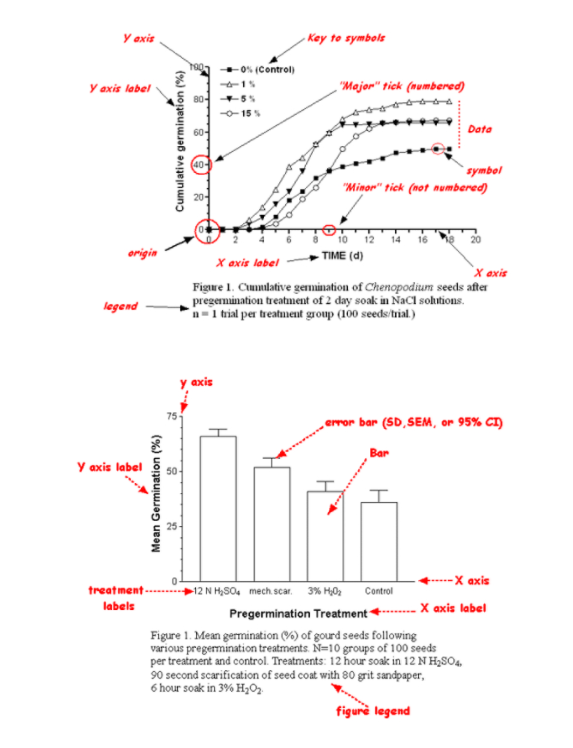

下图是Academicphd为大家展示的典型的直方图和折线图，红色为对个部分的标记。
统计图的作用是让读者对我们想要展示的数据一目了然，比如：
（1）实验结果，包括简明扼要的统计描述；
（2）实验的研究对象；
（3）得出该实验结果的背景条件，如所采用的处理方法或变量之间的相互关系等；
（4）实验地点
（5）需要详细的图解来解释图表，留学生们要主要到导师希望仅通过图表就知道大家的实验结果；
（6）注明培养或处理的参数条件；
（7）实验的样本大小和统计检验结果；
（8）不要在两坐标轴标签之间用“versus”简单描述。
统计图的构成
1、标题
标题一般位于图标下方，Figure可简写为Fig，按照图在文章中的出现顺序用数字排列，如：Fig.1,Fig.2。

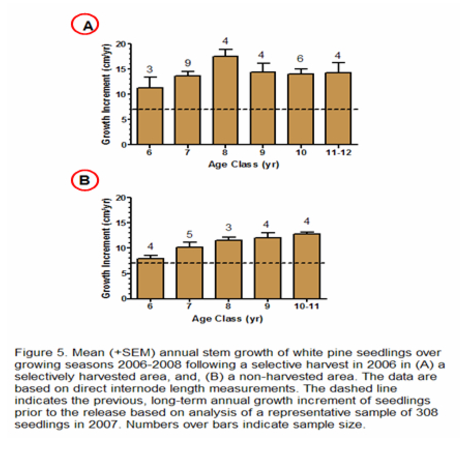

对于复合图往往共用一个标题，但每个图要用大写字母编号，在正文中描述时可标为Fig.1A。
2、轴标
对于含有横纵坐标的统计图要有相应轴标并同时注明单位。
3、数轴
数轴的刻度应等距或具有一定的规律性，并且标明数值。横轴刻度自左至右，纵轴刻度自下而上，数值均是从小到大。
4、图标
图中用不同线条、图像或色调代表不同事物时应该用图标说明，且应该足够清晰便于辨认。
统计图的正文引述
论文中的每一个图都必须在正文中有所提及，并且要解释统计图的变化趋势。
常用的统计图和用法
1、直方图
分为单复式两种。

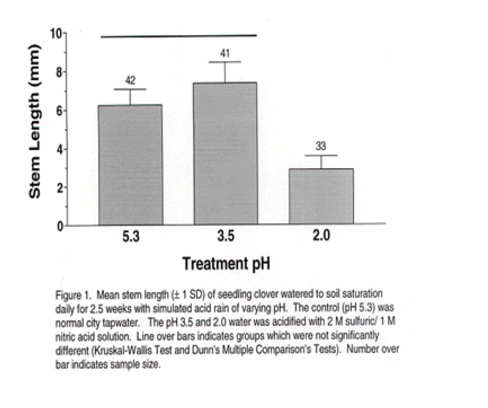

单式直方图：标题位于图下方，且要含有丰富的信息，包括处理方法、统计学检验及显著水平的解释等；Y轴要标明测量值并标注单位，X为不同的处理组；各直方图均需标记误差范围并在标题中作出解释；在误差条上用横线表示处理组间的统计学差异，并在题目中予以说明。

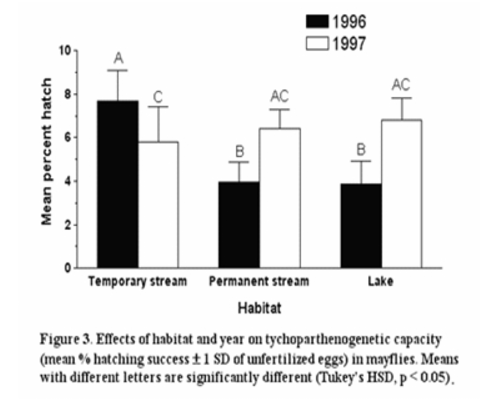

复式直方图
横轴为基线表示各个类别，纵轴表示检测数值，刻度从0开始；同意类中的不同组用不同颜色表示；各直条要宽度一致，各类型要间隙相等；也要有误差范围和解释。

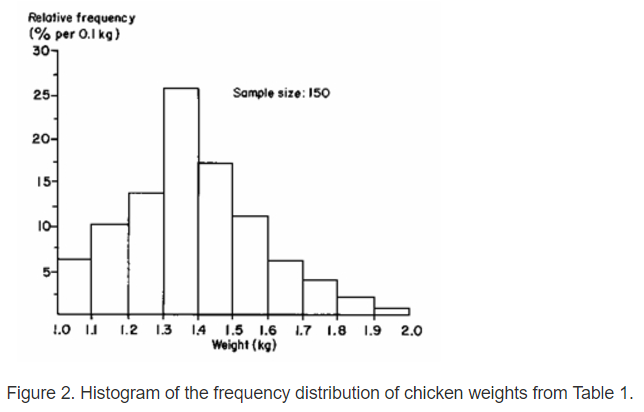

2、频率直方图
直方图的面积代表数量，面积与数量呈正比，用于表达连续性分布。Y轴可以是具体数据也可以是百分比。
例如：
从上图我们可以看出：
（1）直方图的Y轴用于表示频数，纵轴有大小刻度且是从零开始；
（2）X轴用于表示检测变量的测量值，将其分割成多个组以显示不同体重范围的频数分布。要注意间距合适。
（3）直方图各直条之间不留间隙。
（4）从标题可以看出各图之间有所联系。

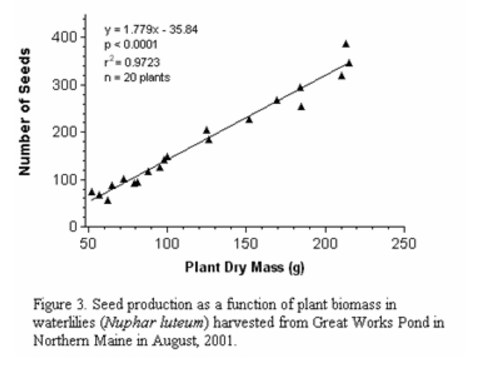

3、散点图
散点图用于表示相关性和趋势，用以推测两种事物有无关系。
例如：
（1）图中含有两个变量，一般X轴表示自变量，Y轴表示因变量。有时不明确指出哪个是自变量，哪个是因变量，仅仅表达两个变量间的相关关系，这时候各变量的位置没区别。
（2） 两轴刻度均包含主刻度和次刻度。各轴刻度不一定从0开始，并且数值的范围应该包含所有点。
（3） 根据点的分布情况，推测两变量间是否相关。如果数据通过统计学分析证实变量间存在关系，如图中可以绘制出回归直线，并可计算出回归方程等信息。

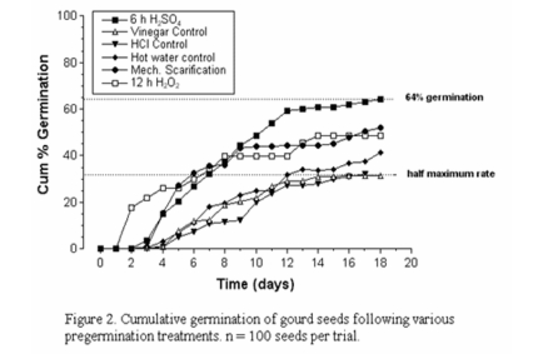

4、折线图
用于表示一事物随另一事物而变动的情况。
如图：
（1） 横轴表示连续变量，纵轴表示频数，纵轴刻度从0开始。
（2） 按照时间先后及其频数确定并绘制各个点，再用线段连接起来。
（3） 绘制不同组别的点要使用不同的图例，并予以说明。
